Luces de advertencia y seguridad para carretillas elevadoras

Nuestras luces de seguridad para carretillas elevadoras reúnen 10 modelos LED de advertencia y marcado de zonas que fabricamos en nuestra propia planta: puntos de seguridad azules, rojos y verdes, líneas rojas de zona, haces en arco (halo) y en flecha, balizas estroboscópicas ámbar y un faro combinado sellado de 92 W para carretillas que trabajan en exteriores o dentro de remolques oscuros. Los modelos de advertencia para peatones se ofrecen en cuatro versiones de tensión (9–32 V, 10–48 V, 10–60 V y 10–110 V DC), de modo que una sola familia de luces cubre carretillas contrapesadas de combustión de 12 V, eléctricas de 48 V y carretillas retráctiles de 80 V sin convertidor, y todas las carcasas están selladas a IP69K para cámaras frigoríficas y zonas de lavado.

Suministramos a concesionarios de carretillas elevadoras, distribuidores de manutención, proveedores de equipos de seguridad y equipos de prevención (PRL) de flotas. Las secciones siguientes explican qué forma de haz va en cada posición, qué versión de tensión necesita cada carretilla y cómo probar una configuración antes de un pedido para toda la flota.

Cómo elegir la luz de seguridad adecuada para carretilla elevadora

Forma y color del haz, distancia de proyección y sistema eléctrico: estas tres decisiones son las que más pesan al especificar luces de advertencia para una flota de carretillas elevadoras:

• Forma y color del haz: un punto azul proyecta un punto en movimiento sobre el suelo, por delante o por detrás de la carretilla, para avisar a los peatones antes de que esta doble una esquina sin visibilidad; una línea roja o un halo marcan un límite de exclusión junto al mástil y al barrido trasero del contrapeso, exactamente donde se producen los aplastamientos; el verde sustituye al azul en zonas muy iluminadas o en exteriores.
• Distancia de proyección y altura de montaje: las luces de seguridad se montan en el pórtico de seguridad, y cuanto más alto es el punto de montaje y más rasante el ángulo, más lejos llega la marca. Un punto azul suele ajustarse para caer 3–6 m por delante, de modo que llegue al cruce de pasillos antes que la carretilla; una línea roja de zona suele ajustarse a 0.6–1.5 m hacia fuera de cada lado. Oriente las luces sobre la carretilla, no sobre el papel.
• Sistema eléctrico: elija la versión de tensión que corresponda a la batería de la carretilla (véase más abajo). Todas las versiones usan drivers encapsulados en resina, de modo que las caídas de tensión al elevar y la vibración constante del chasis no acortan la vida útil.

Formas y colores del haz: punto, línea, halo, flecha y estroboscópico

• Punto azul (Blue Spot): la advertencia de aproximación. Montado en la parte delantera y/o trasera del pórtico de seguridad, es el patrón que los peatones perciben en los extremos de las estanterías y en los cruces; el punto en movimiento es precisamente la clave.
• Línea roja de zona (Red Zone): el límite de exclusión. Montada a ambos lados del pórtico de seguridad, traza una línea roja recta a lo largo de la carretilla a la distancia que usted fije; monte dos, una por lado.
• Haz en arco (halo): una línea curva roja o azul que envuelve el radio de barrido trasero, comercializada en el sector como luz halo o luz de arco; nuestros modelos de haz en arco de 3 pulgadas y 5 pulgadas cubren carretillas de pasillo estrecho y contrapesadas.

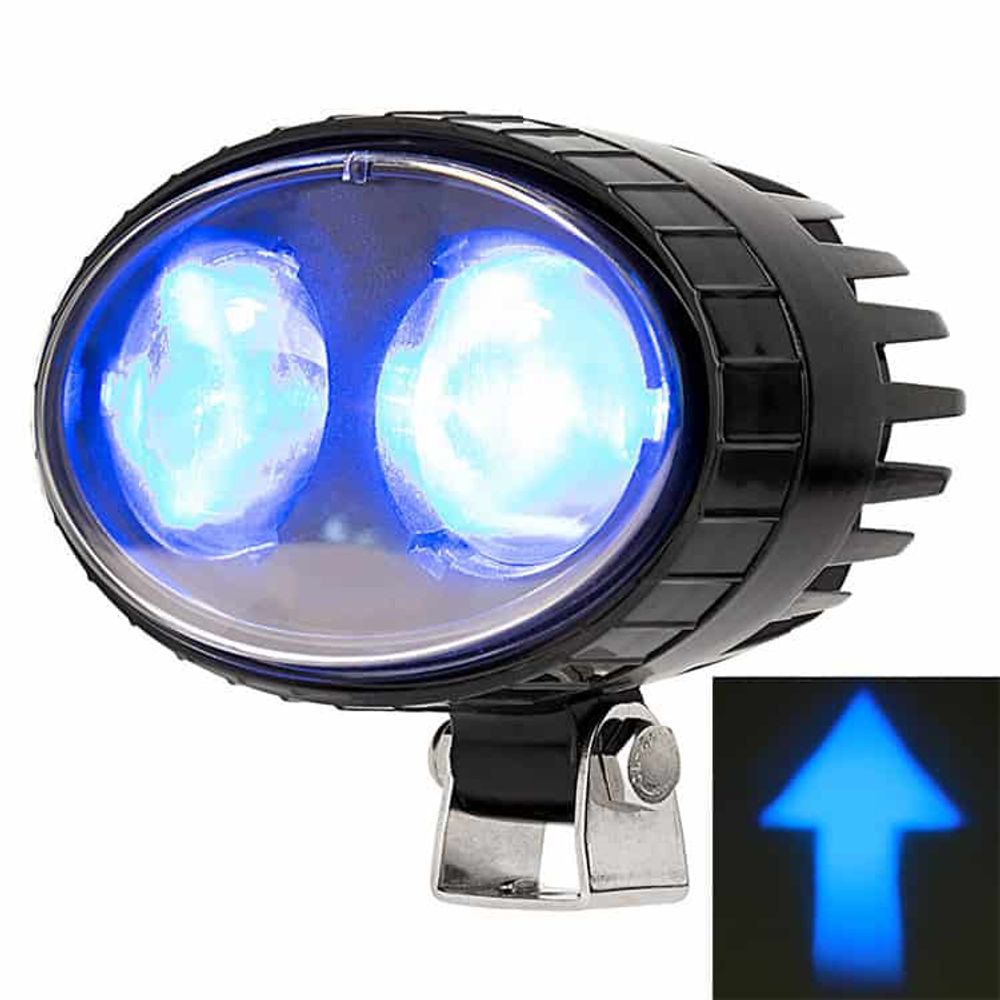

• Haz en flecha: una flecha azul que señala el sentido de la marcha, legible de un vistazo en cruces con mucho tráfico; también se usa como luz azul de marcha atrás en el modelo de 5.5 pulgadas y 45 W.
• Punto verde: para patios a la luz del día, muelles de carga y zonas muy iluminadas donde un punto azul se pierde; mismas carcasas y versiones de tensión que los puntos azules y rojos.
• Baliza estroboscópica ámbar: visibilidad de 360° en la parte superior del pórtico de seguridad para patios, muelles y zonas con poca luz; las balizas de 3-3/4 pulgadas y 5-1/4 pulgadas comparten las cuatro versiones de tensión.
• Faro combinado: la unidad de 92 W de largo/corto alcance para carretillas que trabajan en exteriores, en rampas y dentro de remolques oscuros, donde la norma OSHA 1910.178(h)(2) exige iluminación direccional auxiliar.

Las luces de advertencia para peatones no son obligatorias según OSHA, pero se han convertido en práctica habitual en instalaciones con mucho tráfico; nuestra guía sobre luz azul y zona roja para carretillas elevadoras explica qué exige realmente la normativa y cómo combinan los patrones las distintas instalaciones.

Dónde va cada luz en la carretilla

El techo protector soporta la mayor parte de la iluminación de advertencia, y cada posición responde a un riesgo distinto.

Parte trasera del techo protector — el punto azul o el haz de flecha, proyectado por delante de la carretilla en marcha atrás para que quien esté en una esquina ciega vea la carretilla antes de que la carretilla lo alcance.

Ambos laterales del techo protector — líneas rojas o haces de arco, que dibujan en el suelo el límite de exclusión a los lados y por detrás de la carretilla.

Parte superior del techo protector — la baliza ámbar, para presencia de 360° en pasillos y en rutas de patio compartidas.

Frente del mástil o del techo protector — el faro combinado, para carretillas que salen del edificio o trabajan con poca luz ambiental.

Cuáles de estas necesita realmente una carretilla es una decisión de cada centro, no una lista fija: vea más abajo la pregunta sobre cuántas luces necesita una carretilla y nuestra guía de luz azul frente a zona roja en carretillas para elegir entre los dos patrones proyectados en el suelo.

Qué versión de tensión para cada carretilla elevadora

• 9–32 V DC, para sistemas de 12 V y 24 V: carretillas contrapesadas de combustión, transpaletas y apiladores eléctricos pequeños.
• 10–48 V DC y 10–60 V DC, para carretillas contrapesadas y retráctiles eléctricas de 36 V y 48 V, las flotas de almacén más habituales.
• 10–110 V DC, para carretillas eléctricas de 72 V y 80 V y carretillas retráctiles pesadas; es la versión que la mayoría de los proveedores no ofrece, de modo que una sola gama puede servir a una flota mixta sin convertidores reductores.

¿Punto azul o línea roja de zona?

Los dos patrones responden a riesgos distintos, y la mayoría de las instalaciones acaban usando ambos. El punto azul avisa de que se aproxima una carretilla mucho antes de que se oiga; la línea roja o el halo indican a las personas a qué distancia ya es demasiado cerca mientras se elevan palets. En interiores, el control del deslumbramiento importa tanto como el brillo: la óptica de esta gama dibuja una marca nítida en el suelo en lugar de dispersar la luz hacia los ojos de operadores y operarios de picking. Para patios exteriores, añada la baliza estroboscópica ámbar en la parte superior.

Fabricadas para los ciclos de trabajo del almacén

Una carretilla de almacén puede trabajar varios turnos al día, pasando de la condensación de la cámara frigorífica a la zona de lavado y a rampas de patio polvorientas. Todas las luces de esta gama usan una carcasa sellada IP69K, LED de estado sólido sin filamento que romper, electrónica encapsulada que absorbe la vibración continua del mástil y del chasis, y soportes de acero inoxidable que resisten los golpes de palets y estanterías. Nuestra guía IP69K frente a IP68 explica por qué el grado superior importa en el almacenamiento en frío.

Suministro al por mayor para concesionarios de carretillas y distribuidores de seguridad

Fabricamos luces de seguridad para carretillas elevadoras para marcas OEM, concesionarios de carretillas y distribuidores de manutención y de equipos de seguridad de todo el mundo. El MOQ estándar es de 60 piezas por modelo, combinando modelos de punto azul, rojo, verde, halo, flecha y estroboscópico en un mismo pedido, con plazos de producción de 15–25 días laborables; las muestras de 1–5 unidades permiten a su equipo de seguridad probar primero una configuración en carretillas reales. Ofrecemos marca propia (private label), conectores y longitudes de cable a medida, y la documentación de certificación para su mercado está disponible bajo petición. Las condiciones de garantía figuran en cada página de producto. Indíquenos la composición de la flota (tipos de carretilla, tensiones de batería y distribución de la instalación) y le propondremos una configuración; consulte también nuestra página de aplicación para almacenes y carretillas elevadoras.

Para el trabajo en patios y muelles, las mismas carretillas llevan una baliza ámbar en el techo; consulte nuestra gama de balizas y luces de advertencia LED, que cubre las tensiones de las carretillas eléctricas.

Más allá del catálogo, también desarrollamos luces desde cero según los requisitos del cliente: desde el diseño y los prototipos impresos en 3D hasta el utillaje de producción, con protección de suministro en exclusiva. Conozca nuestro servicio de desarrollo de luces LED a medida.
