Gabelstapler-Sicherheitsleuchten

Unsere Gabelstapler-Sicherheitsbeleuchtung umfasst 10 LED-Modelle für Warnung und Zonenmarkierung aus eigener Fertigung: blaue, rote und grüne Sicherheitspunkte, rote Warnlinien, Bogen- (Halo-) und Pfeilprojektionen, gelbe Blitzleuchten sowie einen abgedichteten 92 W-Kombinationsscheinwerfer für Stapler im Außeneinsatz oder in dunklen Aufliegern. Die Modelle zur Fußgängerwarnung gibt es in vier Spannungsvarianten — 9–32 V, 10–48 V, 10–60 V und 10–110 V DC —, sodass eine Leuchtenfamilie 12V-Verbrennerstapler, 48V-Elektrostapler und 80V-Schubmaststapler ohne Wandler abdeckt, und jedes Gehäuse ist für Kühlhäuser und Waschbereiche nach IP69K abgedichtet.

Wir beliefern Staplerhändler, Intralogistik-Distributoren, Anbieter von Sicherheitstechnik und EHS-Teams von Flottenbetreibern. Die folgenden Abschnitte erklären, welche Lichtform wohin gehört, welche Spannungsvariante ein Fahrzeug braucht und wie Sie eine Konfiguration vor der Flottenbestellung erproben.

So wählen Sie die richtige Gabelstapler-Sicherheitsbeleuchtung

Lichtform und Farbe, Projektionsweite sowie Bordnetz — auf diese drei Entscheidungen kommt es bei der Auslegung von Warnleuchten für eine Staplerflotte an:

• Lichtform und Farbe — Ein blauer Punkt wirft eine bewegte Markierung vor oder hinter das Fahrzeug und warnt Fußgänger, bevor der Stapler um eine unübersichtliche Ecke biegt; eine rote Linie oder ein Halo markiert die Sperrzone neben Hubmast und Heckschwenkbereich, also genau dort, wo Quetschverletzungen entstehen; Grün ersetzt Blau in hell beleuchteten Bereichen und im Freien.
• Projektionsweite und Montagehöhe — Sicherheitsleuchten werden am Fahrerschutzdach montiert; je höher der Punkt und je flacher der Winkel, desto weiter reicht die Markierung. Ein blauer Punkt wird typischerweise so eingestellt, dass er 3–6 m voraus auftrifft und damit die Gangkreuzung vor dem Fahrzeug erreicht; eine rote Warnlinie liegt typischerweise 0,6–1,5 m seitlich. Ausgerichtet wird am Fahrzeug, nicht am Papier.
• Bordnetz — Wählen Sie die Spannungsvariante passend zur Fahrzeugbatterie (siehe unten). Alle Varianten arbeiten mit vergossenen Treibern, sodass Spannungseinbrüche beim Heben und dauerhafte Fahrzeugvibration die Lebensdauer nicht verkürzen.

Lichtformen und Farben: Punkt, Linie, Halo, Pfeil, Blitz

• Blauer Punkt (BlueSpot) — die Annäherungswarnung. Vorn und/oder hinten am Fahrerschutzdach montiert, ist er die Lichtform, die Fußgänger an Regalenden und Kreuzungen wahrnehmen; der bewegte Punkt ist der eigentliche Zweck.
• Rote Warnlinie — die Sperrzone. Beidseitig am Fahrerschutzdach montiert, zieht sie eine gerade rote Linie im von Ihnen eingestellten Abstand entlang des Fahrzeugs; montieren Sie zwei, je eine pro Seite.
• Halo- (Bogen-) Projektion — eine gebogene rote oder blaue Linie, die den Heckschwenkbereich umschließt, im Handel als Halo- oder Bogenleuchte geführt; unsere Bogenmodelle in 3 Zoll und 5 Zoll decken Schmalgang- und Gegengewichtsstapler ab.

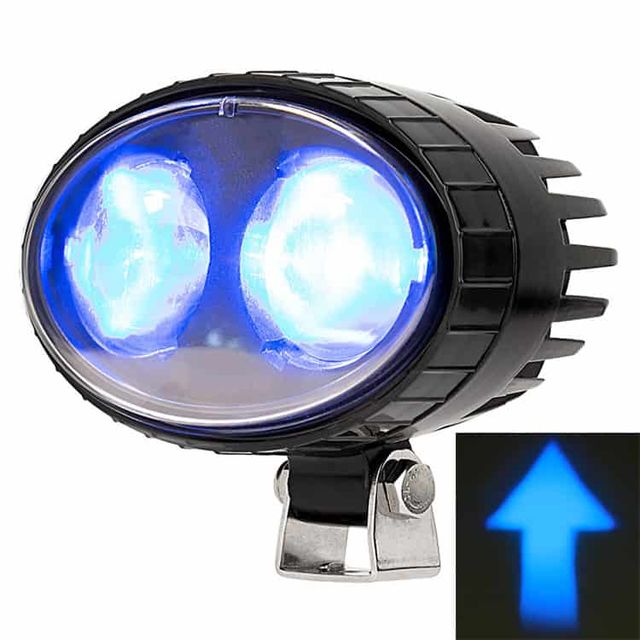

• Pfeilprojektion — ein blauer Pfeil in Fahrtrichtung, an belebten Kreuzungen auf einen Blick lesbar; beim Modell 5.5 Zoll mit 45 W auch als blaues Rückfahrlicht im Einsatz.
• Grüner Punkt — für Höfe im Tageslicht, Verladetore und hell beleuchtete Bereiche, in denen ein blauer Punkt verblasst; gleiche Gehäuse und Spannungsvarianten wie die blauen und roten Punkte.
• Gelbe Blitzleuchte — 360°-Sichtbarkeit oben auf dem Fahrerschutzdach für Höfe, Rampen und Bereiche mit wenig Licht; die Leuchten in 3-3/4 Zoll und 5-1/4 Zoll gibt es in denselben vier Spannungsvarianten.
• Kombinationsscheinwerfer — die 92 W-Einheit mit Abblend-/Fernlicht für Fahrzeuge im Außeneinsatz, auf Rampen und in dunklen Aufliegern, wo OSHA 1910.178(h)(2) eine zusätzliche gerichtete Beleuchtung verlangt.

Warnleuchten für Fußgänger schreibt die OSHA selbst nicht vor, sie sind an stark frequentierten Standorten aber zum Standard geworden; was die Vorschrift tatsächlich verlangt und wie Standorte die Lichtformen kombinieren, steht in unserem Leitfaden BlueSpot und rote Warnzone am Gabelstapler.

Wo welche Leuchte am Fahrzeug sitzt

Das Fahrerschutzdach trägt den größten Teil der Warnbeleuchtung, und jede Position beantwortet eine andere Gefährdung.

Hinten am Fahrerschutzdach — der blaue Punkt oder die Pfeilprojektion, nach hinten vor das rückwärtsfahrende Fahrzeug geworfen, damit an einer unübersichtlichen Ecke jeder den Stapler sieht, bevor der Stapler ihn erreicht.

Beidseitig am Fahrerschutzdach — rote Linien- oder Halo-Projektionen, die die Sperrzone neben und hinter dem Fahrzeug auf den Boden zeichnen.

Oben auf dem Fahrerschutzdach — die gelbe Rundumleuchte, für 360°-Präsenz in Gängen und auf gemeinsam genutzten Hofwegen.

Vorn am Hubmast oder Fahrerschutzdach — der Kombinationsscheinwerfer, für Fahrzeuge, die das Gebäude verlassen oder bei geringem Umgebungslicht arbeiten.

Welche davon ein Fahrzeug tatsächlich braucht, ist eine Entscheidung des Standorts und keine feste Liste — siehe die Frage weiter unten, wie viele Leuchten ein Gabelstapler braucht, sowie unseren Leitfaden BlueSpot und rote Warnzone zur Wahl zwischen den beiden Bodenmarkierungen.

Welche Spannungsvariante für welchen Stapler

• 9–32 V DC — 12V- und 24V-Bordnetze: Verbrenner-Gegengewichtsstapler, Hubwagen und kleine Elektrostapler.
• 10–48 V DC und 10–60 V DC — 36V- und 48V-Elektro-Gegengewichts- und Schubmaststapler, die häufigsten Lagerflotten.
• 10–110 V DC — 72V- und 80V-Elektrostapler sowie schwere Schubmaststapler; die Variante, die die meisten Anbieter nicht führen — so bedient ein Programm eine gemischte Flotte ohne Abwärtswandler.

Blauer Punkt oder rote Warnlinie?

Die beiden Lichtformen beantworten unterschiedliche Gefährdungen, und die meisten Standorte fahren am Ende beide. Der blaue Punkt warnt vor einem herannahenden Fahrzeug, lange bevor man es hört; die rote Linie oder das Halo sagt den Menschen, wie nah zu nah ist, während Paletten gehoben werden. In der Halle zählt die Blendungsbegrenzung ebenso viel wie die Helligkeit — die Optiken dieses Programms setzen eine scharf gezeichnete Markierung auf den Boden, statt Licht in die Augen von Fahrern und Kommissionierern zu streuen. Für Höfe im Freien kommt die gelbe Blitzleuchte obendrauf.

Für Lagerbetrieb im Mehrschichteinsatz gebaut

Ein Lagerfahrzeug fährt oft mehrere Schichten am Tag und wechselt dabei zwischen Kondenswasser im Kühlhaus, Waschbereich und staubigen Hoframpen. Jede Leuchte hier nutzt ein nach IP69K abgedichtetes Gehäuse, Halbleiter-LEDs ohne ausfallgefährdeten Glühfaden, vergossene Elektronik, die dauerhafte Vibration von Hubmast und Fahrgestell abfängt, sowie Edelstahl-Halterungen, die Stöße von Paletten und Regalen überstehen. Warum die höhere Schutzart im Kühlhaus zählt, erklärt unser Vergleich IP69K und IP68.

Großhandelsbelieferung für Staplerhändler und Sicherheitstechnik-Distributoren

Wir fertigen Gabelstapler-Sicherheitsbeleuchtung für OEM-Marken, Staplerhändler sowie Distributoren für Intralogistik und Sicherheitstechnik weltweit. Die Standard-MOQ beträgt 60 Stück je Modell — in einer Bestellung gemischt über blaue, rote, grüne, Halo-, Pfeil- und Blitzmodelle — bei 15–25 Arbeitstagen Lieferzeit; mit Mustern von 1–5 Stück erprobt Ihr Sicherheitsteam eine Konfiguration zuerst an echten Fahrzeugen. Private-Label-Branding, Sonderausführungen bei Steckverbindern und Kabellängen sind möglich; Zertifizierungsunterlagen für Ihren Markt stellen wir auf Anfrage bereit. Die Garantiebedingungen stehen auf jeder Produktseite. Nennen Sie uns den Flottenmix — Fahrzeugtypen, Batteriespannungen und Hallenlayout —, und wir schlagen eine Konfiguration vor; siehe auch unsere Anwendungsseite Lager und Gabelstapler.

Für Hof- und Rampenbetrieb tragen dieselben Fahrzeuge eine gelbe Rundumleuchte auf dem Dach; siehe unser Programm LED-Rundum- und Warnleuchten, das auch die Spannungen von Elektrostaplern abdeckt.

Über den Katalog hinaus entwickeln wir Leuchten vollständig nach Kundenvorgabe — von der Konstruktion über 3D-gedruckte Prototypen bis zum Serienwerkzeug, mit Gebietsexklusivität für Ihren Markt. Mehr dazu unter kundenspezifische LED-Leuchtenentwicklung.
