Schwerlast-Arbeitsscheinwerfer

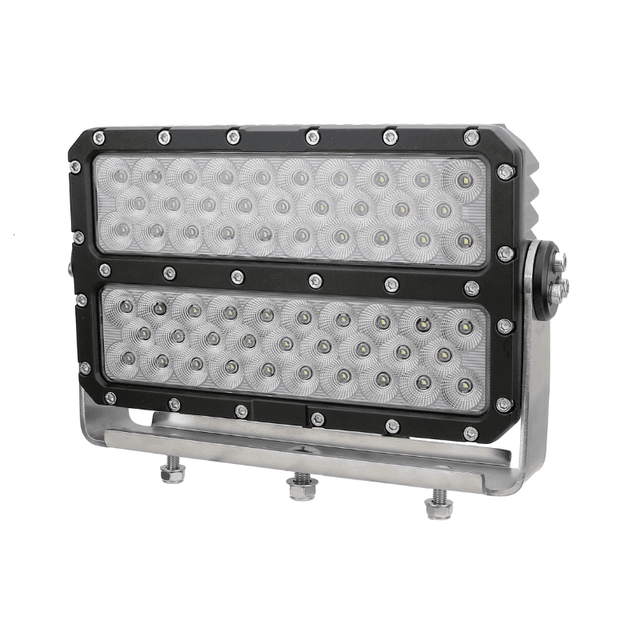

Wenn ein Muldenkipper oder ein großer Bagger rund um die Uhr arbeitet, darf die Beleuchtung nicht das Bauteil sein, das ausfällt. Diese 35 Arbeitsscheinwerfer für den Schwerlasteinsatz — LED-Einheiten ab Werk, von 12 W-Aufstiegs- und Trittleuchten bis zu Hochleistungsflutern mit 290 W (12.5 Zoll) und 580 W (13 Zoll) — sind nach IP69K für Bergbaumaschinen gebaut, die täglich mit Hochdruck gereinigt werden, durch abrasiven Staub fahren und nie aufhören zu vibrieren. Jedes Modell gibt es in Flood- und Spot-Optik, arbeitet mit 9–32 V DC und ist nach CISPR 25 entstört.

Wir beliefern OEM-Maschinenmarken sowie Teilehändler für Bergbau, Bau und Marine. Die folgenden Abschnitte nennen die drei Leistungsstufen, die Einbaulagen an den gängigen Maschinen und die Prüfungen, die jedes Modell vor der Auslieferung durchläuft.

Was einen Arbeitsscheinwerfer zum Schwerlastgerät macht

Nicht die Wattzahl. Dieses Programm beginnt bei 12 W und reicht bis 580 W, unser allgemeines Arbeitsscheinwerfer-Programm bis 192 W — beide überschneiden sich. Zwei Dinge unterscheiden sie.

Die Maschine, für die sie gebaut ist. Bau- und Bergbaumaschinen: Bagger, Radlader, Planierraupen, Muldenkipper, Bohrgeräte und Krane. Vibration, Staub, Reinigungsdruck und Betriebsstunden, die diese Maschinen einer Leuchte zumuten, sind eine andere Beanspruchung als bei einem Traktor oder einem Lieferwagen.

Wie sie konstruiert ist. Halbleiteraufbau ohne brechbaren Glühfaden, vollständig in Harz vergossene Treiberelektronik, Edelstahl-Halterungen und Vibrationsprüfung auf unserem eigenen Rütteltisch, bevor ein Modell ausgeliefert wird. Diese Bauweise ist über das gesamte Programm gleich: Die 12 W-Trittleuchte und der 580 W-Flächenfluter sind gleich aufgebaut und unterscheiden sich in Gehäusegröße und Lichtstrom.

So wählen Sie einen Arbeitsscheinwerfer für den Schwerlasteinsatz

Die Auslegung der Beleuchtung an großen Maschinen kommt auf drei Entscheidungen an:

• Leistungsstufe — Ordnen Sie die Stufe der Einbaulage zu: kompakte Einheiten für Aufstiege, Handläufe und Auslegerspitzen; die Stufe 60–120 W für Kabine, Aufbau und Kontergewicht; die Fluter mit 160–580 W, um eine ganze Ladezone oder Abbauwand von einem hohen Montagepunkt aus auszuleuchten.
• Abdichtung und Schlagfestigkeit — Gehäuse nach IP69K überstehen die tägliche Reinigung mit heißem Hochdruckwasser und den abrasiven Staub, der gewöhnliche Streuscheiben regelrecht sandstrahlt; kräftig dimensionierte Gehäuse und Edelstahl-Halterungen halten Steinschlag stand und bleiben, wo sie sind.
• Elektrik — Jedes Modell nimmt 9–32 V DC an, sodass eine Artikelnummer 12V-Fahrzeuge ebenso bedient wie 24V-Bergbau- und -Baumaschinen, und vergossene Treiber fangen Spannungsspitzen der Lichtmaschine und dauerhafte Motorvibration ab.

Drei Leistungsstufen

Wo die Leuchten sitzen: Muldenkipper, Bagger, Radlader, Planierraupen, Bohrgeräte

• Muldenkipper und Kipper — ein Paar nach vorn für die Transportpiste, hoch montierte Fluter beidseitig der Kabine für die Ladezone und Heckfluter über Mulde und Heckklappe; ein großer Muldenkipper trägt typischerweise 8–12 Leuchtenpositionen.
• Bagger — Fluter auf Kabinendach und Aufbauflanken, zwei am Kontergewicht nach hinten (nach unten ausrichten: Das ist die Position, die das Bodenpersonal blendet) und eine oder zwei kompakte Einheiten am Ausleger für die Schaufel; 7–9 Positionen sind bei einer mittelgroßen Maschine üblich.
• Radlader — Kabinendach vorn und hinten, Heckgrill oder Kontergewicht sowie tiefer sitzende Fluter für die Schaufelkante; der Lader arbeitet die ganze Schicht in beide Richtungen, deshalb zählt die Heckbeleuchtung ebenso viel wie die vordere.
• Planierraupen und Grader — Fluter vorn und hinten am ROPS sowie Einheiten an der Schildseite; kompakte Stufe am Aufreißer.
• Bohrgeräte und Krane — Fluter der Hauptstufe an Mast oder Ausleger, Flächenfluter für die Arbeitsbühne, kompakte Einheiten an Laufstegen und Aufstiegen.

Nennen Sie uns das Maschinenmodell, und wir legen die Positionen mit Leistung und Lichtbild für jede einzelne fest; die Anwendungsseiten Bergbaumaschinen, Bau und Erdbewegung und Wasserfahrzeuge zeigen die Pläne nach Branche.

Blendung, Lichtbild und Lichtfarbe

Auf einer Baustelle, auf der nachts Menschen rund um die Maschine arbeiten, ist Blendung eine Frage der Sicherheit, nicht des Komforts. Verwenden Sie breite Flood-Optiken für alles außer dem vorderen Fahrlichtpaar, montieren Sie Fluter an Aufbau und Kontergewicht hoch und richten Sie sie so nach unten, dass die Hell-Dunkel-Kante vor dem Laufsteg endet, und heben Sie Spot-Lichtbilder für die Transportpiste auf. Optiken mit harter Hell-Dunkel-Grenze bieten wir derzeit im Programm LED-Hauptscheinwerfer an, nicht bei den Arbeitsscheinwerfer-Flutern; braucht eine Position eine solche Optik, sprechen Sie uns an, wir beraten Sie. Was jede Optik am Boden bewirkt, erklärt unser Glossareintrag Lichtbilder.

Was wir prüfen, bevor ein Modell ausgeliefert wird

Jedes Modell dieses Programms durchläuft vor der Freigabe Vibrationsprüfung auf unserem eigenen Rütteltisch, Tauch- und Hochdrucksprühprüfung nach dem IP69K-Verfahren, Temperaturschockzyklen, Salzsprühnebel und Staubdichtheitsprüfung sowie einen Dauerlauf mit wechselndem Eingang von 12 V und 24 V. Die Prüfstände zeigen wir auf unserer Seite zu Fertigung und Prüfung. Die Datenblätter nennen je Modell Leistung, Lichtstrom, Spannung, Lichtbild und Abmessungen; ausführliche Prüfdaten zu einem bestimmten Modell stellen wir auf Anfrage bereit.

Von der Abbauwand bis zur Baustelle

Der Bergbau setzt den härtesten Maßstab, und dieselben Leuchten, die für Muldenkipper und Untertagelader ausgelegt sind, bedienen auch Bau- und Erdbewegungsmaschinen — Bagger, Planierraupen und Radlader kämpfen gegen dieselben Gegner: Staub, Schlag und lange Nachtschichten. Arbeitsdecks auf See und Fischereifahrzeuge nehmen dieselben IP69K-Fluter gegen Salzsprühnebel. Für leichtere, allgemeine Beanspruchung in gemischten Flotten bietet unser vollständiges Programm LED-Arbeitsscheinwerfer mit 263 Modellen ab 10 W dieselben Konstruktionsstandards.

Für den 24-Stunden-Betrieb gebaut

Eine Leuchte, die in der Nachtschicht ausfällt, stoppt die Produktion, bis jemand sie erreichen kann — oft ganz oben an einer Maschine, die dafür erst abgestellt werden muss. Deshalb schließt dieses Programm die üblichen Ausfallpfade aus: Halbleiter-LEDs ohne brechbaren Glühfaden, vergossene Elektronik, die Vibration rund um die Uhr abfängt, abgedichtete Gehäuse nach IP69K, die Minenstaub und Waschwasser draußen halten, und Entstörung nach CISPR 25, damit Maschinenelektronik, Annäherungssysteme und Funk sauber bleiben.

OEM- und Großhandelsbestellungen

Als Hersteller von Arbeitsscheinwerfern für den Schwerlasteinsatz beliefern wir weltweit OEM-Maschinenmarken sowie Teilehändler für Bergbau und Bau. Die Standard-MOQ beträgt 60 Stück je Modell bei einer Produktionszeit von 15–25 Arbeitstagen; wir senden vorab 1–5 Muster, damit Ihre Flotte sie in echten Schichten fahren kann, bevor Sie sich festlegen. Private-Label-Branding, Sonderausführungen bei Steckverbindern und Kabellängen sind möglich; Zertifizierungsunterlagen für Ihren Markt stellen wir auf Anfrage bereit. Nennen Sie uns Ihre Maschinen und Ihren Einsatzzyklus — unsere Ingenieure legen das Beleuchtungspaket Position für Position aus.

Sie rüsten einen Servicaufbau aus? Unser Leitfaden zur Beleuchtung von Servicefahrzeugen und Aufbauten zeigt, welche Leistung an welche Position gehört.

Über den Katalog hinaus entwickeln wir Leuchten vollständig nach Kundenvorgabe — von der Konstruktion über 3D-gedruckte Prototypen bis zum Serienwerkzeug, mit Gebietsexklusivität für Ihren Markt. Mehr dazu unter kundenspezifische LED-Leuchtenentwicklung.
